►需求概括
禮堂總體燈光系統設計、配置和布光要做到科學、合理。舞台燈光布置分台内區和台外區,要配備基本燈位,並能靈活調節,适應會議、演出、觀看電影等功能用途的需要;要大量借鑒國内外新建禮堂的成功經驗,同時對燈光控制要求也要有非常深刻的理解,整體設計思路應用範圍全面、構思布局合理到位。爲瞭滿足以上功能,舞台燈光系統設計方案必須做到:
1、舞台燈光系統要先進、實用、安全,設計要符合業主管理的要求;
2、舞台燈光系統工作模式應與觀衆席的照明燈光模式協調一緻,其光色、亮度及場景控制應統一設計;
3、調光或直通回路每路不小於6KW,輸出功率可設定;控制系統通訊協議採用TCP/IP或DMX512協議;
4、要提供盡可能多的投光位置,每個舞台位置至少有三個以上方向的投光角度,有光的立體感,防止眩光、反射光及無用的光斑;
5、燈光控制系統以保證絕對安全、可靠的會議、演出活動爲最根本要求。採用成熟技術,成熟産品、最新工藝,使燈光控制系統的技術水平與性能、參數達到國際先進水平。
6、所選燈光系統控制設備同時兼顧到國内、外演出團體和燈光師使用習慣;系統能兼容和接入所有廠家和不同通訊協議的各種燈光控制設備。
7、按照“留有餘量”的原則,設計配備所有燈光設備和網絡設備,使燈光系統爲未來技術發展,提供可持續升級和擴展的設備系統平台。
8、選用專業舞台燈具,要具有高顯色性,滿足舞台照明不能使領導的服裝和舞台布景顔色失真,滿足電視錄象或轉播對燈具光源色溫的要求。
►設計依據
《劇場建築設計規範》 JGJ-57-2000/J67-2001
《建築設計防火規範》 GBJ16-87
《歌舞廳照明及燈光污染限定标準》 WH0201-94
《舞台燈具光學質量的測試與評價》 WH-0204-1999
《通風式燈具安全要求》 GB7000.14-2000
►配置說明
| 序号 | 設備名稱 | 設備單位 | 數量 | 品牌 |
| 1 | LED成像燈 (面光) | 台 | N | NIGHTSUN |
| 2 | LED影視變焦聚光燈(耳光) | 台 | N | NIGHTSUN |
| 3 | LED PAR 燈 (頂光一) | 台 | N | NIGHTSUN |
| 4 | 三基色柔光燈 (頂光一) | 台 | N | NIGHTSUN |
| 5 | LED PAR 燈 (頂光二) | 台 | N | NIGHTSUN |
| 6 | 三基色柔光燈 (頂光二) | 台 | N | NIGHTSUN |
| 7 | 230W搖頭光束 (頂光二) | 台 | N | NIGHTSUN |
| 8 | LED PAR 燈 (逆光一) | 台 | N | NIGHTSUN |
| 9 | 三基色柔光燈 (逆光一) | 台 | N | NIGHTSUN |
| 10 | LED PAR 燈 (逆光二) | 台 | N | NIGHTSUN |
| 11 | 230W搖頭光束 (逆光二) | 台 | N | NIGHTSUN |
| 12 | LED PAR 燈 (側光) | 台 | N | NIGHTSUN |
| 13 | 天排燈 | 台 | N | NIGHTSUN |
| 14 | 地排燈 | 台 | N | NIGHTSUN |
| 15 | DMX數碼薄霧機 | 台 | N | NIGHTSUN |
| 16 | 大雙輪泡泡機 | 台 | N | NIGHTSUN |
| 17 | 230W搖頭光束 | 台 | N | NIGHTSUN |
| 18 | 專業手動追光燈 | 台 | N | NIGHTSUN |
| 19 | 電腦燈信号放大器 | 台 | N | NIGHTSUN |
| 20 | 電腦燈控制台 | 台 | N | NIGHTSUN |
| 21 | 12路直通箱 | 台 | N | NIGHTSUN |
| 22 | 燈具挂鈎 | 個 | N | NIGHTSUN |
| 23 | 保險繩 | 條 | N | NIGHTSUN |
| 24 | 重煙油 | 灌 | N | NIGHTSUN |
| 25 | 泡泡油 | 灌 | N | NIGHTSUN |
| 26 | 三基色燈管 | 根 | N | 歐司朗 |
| 27 | 電源線 | 米 | N | 恒天 |
| 28 | 信号線 | 米 | N | 恒天 |
| 29 | 升降線排 | 米 | N | 定制 |
| 30 | 安裝附件 | 批 | N |

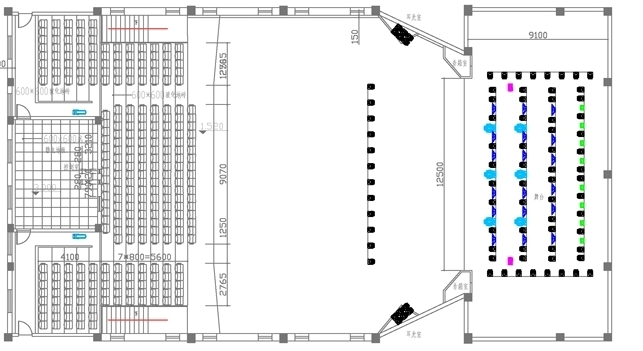

►系統拓撲圖
禮堂舞台燈光系統拓撲圖
